극저온 연료 저장 시스템 설계 원리와 장기 보관 시 고려사항
극저온 연료 저장 시스템은 LN₂를 –196 °C 수준으로 유지해 액상 상태로 안정 저장하는 시스템입니다. 설계 원리와 장기 보관 시 고려사항을 아래와 같이 구체적으로 설명합니다.
설계 원리

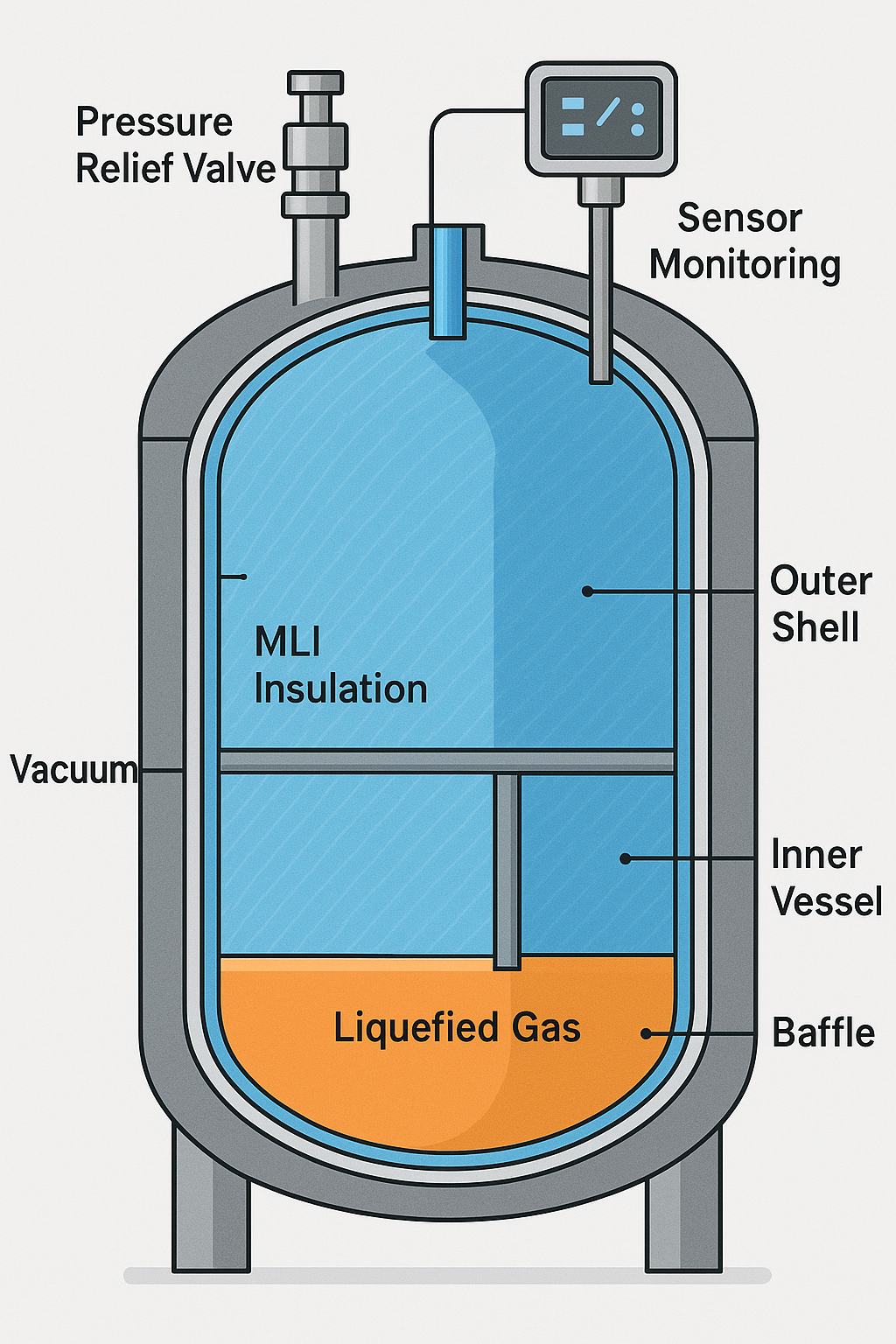

1. 이중벽 진공단열 & MLI
- 시스템 핵심은 이중벽 구조 및 진공층, 다층 반사 단열(MLI) 구현으로, 외부 열 유입을 **최소화하여 보일오프(기화 손실)**를 줄입니다. 정밀 설계 시 하루 0.05 % 이하의 기화 손실도 달성 가능합니다 (Demaco Cryogenics).
2. 내부 용기 구조 및 재질 선택
- 주용기는 스테인리스강이 주로 사용되며, 내부 격벽(baffle), 피드라인, 지지구조 등은 열 브리지의 최소화를 위해 설계되어야 합니다. 슬로싱과 층화 열 분리를 줄이는 설계가 장기 안정성에 기여합니다 (위키백과, ScienceDirect).
3. 압력 제어 및 릴리프 장치
- 단열만으로 완벽한 내부 압력 억제는 어렵습니다. 압력 릴리프 밸브 및 파열 디스크를 통해 과압 시 자동 배출 설계가 필수입니다 (Cryospain, ehs.research.uiowa.edu).
4. 계측·자동화 및 안전 센서
- 액위·온도·압력 센서, 산소농도 센서 등을 통해 실시간 모니터링, 알람 및 자동 제어 시스템이 과압, 질식 환경 등을 방지하고 데이터 기반 관리를 가능하게 합니다 (Cryospain, WestAir).
장기 보관 시 고려사항
1. 보일오프 손실 관리
- 진공단열 및 MLI 외에도 local area cooling 기술을 적용하여 구조물 열 흐름을 차단하면, 보일오프를 최대 70~90 % 줄일 수 있습니다 (ScienceDirect).
2. 슬로싱 및 열층화 제어
- 격벽 및 내부 구조 최적화를 통해 액체 움직임에 따른 열 불균일과 압력 변화, 기화 불균형 등을 사전에 차단해야 합니다 (ScienceDirect).
3. 재냉각 및 재액화 시스템
- 장기 보관 시 passive 단열만으로는 불충분할 수 있으므로 액체 재순환, 분사 혼합, 크라이오쿨러 기반의 Zero Boil-Off 시스템 등을 통해 온도를 낮추어 압력 제어를 유지하는 전략이 필요합니다 (ntrs.nasa.gov, 위키백과).
4. 운영 안전 및 사용자 교육
- 환기 확보된 장소에서 운영하고, PPE(냉화상 위험 방지 장갑, 얼굴보호구 등) 착용을 필수화해야 합니다.
- 특히 밀폐된 용기 밀폐 금지, 충분한 통풍, 용기 충전 한도(예: 80 %) 준수 등의 프로토콜은 필수입니다 (ehs.research.uiowa.edu, ehs.lbl.gov).
5. 유지보수 및 정기 점검
- 단열재 손상, 센서 및 밸브 오작동 시 교체·보정하며, 재단열 또는 부품 교체를 포함한 예방 정비 프로그램을 운영해야 합니다.
FAQ
Q. 극저온 연료 저장 시스템에서 보일오프를 완전히 막을 수 있나요?
A. 단열과 LAC/재냉각 기술을 통해 보일오프를 최소화할 수 있으나, 완전히 없는 상태로 유지하는 것은 현실적으로 어렵습니다. 일정량의 기화는 불가피하며, 압력 제어 및 재냉각 설비 운영이 병행되어야 합니다.
Q. 슬로싱이 왜 주요 항목인가요?
A. 액체의 움직임이 내부 열 분포를 불균일하게 만들어 국부적 압력 및 온도 변화를 유발할 수 있어, 격벽 구조 설계로 이를 억제해야 합니다. 제대로 관리되지 않으면 보일오프 증가 및 압력 불안정이 발생합니다.
Q. LN₂ 저장 방식이 LH₂와 어떻게 다른가요?
A. LH₂는 –253 °C 수준으로 LN₂보다 더 낮은 온도이며, 열 유입 민감도가 높은 만큼, 단열, MLI, 열 브리지 차단 기술이 한층 더 정밀하게 설계되어야 합니다 (ScienceDirect, 위키백과).
⚙️ 저장 탱크의 구조 선택 – 구형(Horton sphere) vs 원통형
저장 탱크의 형상은 장기 보관 효율에 직접적인 영향을 미칩니다.
구형(Horton sphere)은 같은 부피 대비 표면적이 작아 열 유입을 효과적으로 줄일 수 있어 대형 극저온 탱크에 널리 사용됩니다.
반면, 원통형이나 기타 형태는 운반 및 설치가 간편한 장점이 있습니다.
저장 목적, 설치 공간, 운송 조건 등에 따라 적합한 구조를 선택해야 하며,
구형 탱크의 경우 LNG, 액체수소, 액체산소 등 다양한 연료 저장에 사용되고 있습니다.
결론 및 CTA
요약하자면, 극저온 연료 저장 시스템 설계는 진공단열, MLI, 압력 릴리프, 자동 계측을 기반으로 하며, 장기 보관을 위해서는 보일오프 관리, 슬로싱 제어, 재냉각 전략, 안전 관리 체계, 정기 유지보수가 필수 요소입니다.
프로젝트 스케일이나 연료 유형에 따라 맞춤 설계와 운영 방침이 필요합니다.
전문 자문 또는 설계 지원이 필요하신 경우 언제든 문의해 주세요!
